La menuiserie de mon réseau de grenier

04 Octobre 2011

Bon, j'ai profité du dernier week-end sans copies pour me lancer dans la menuiserie de mon réseau de grenier. Voici ce que j'ai fait cet après-midi :

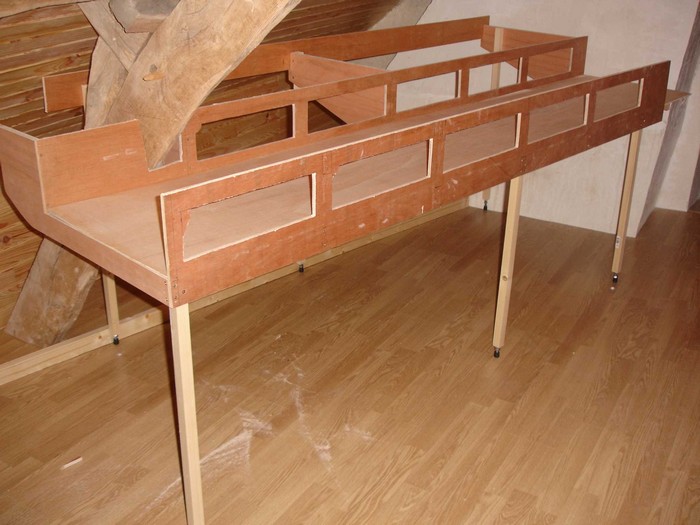

Voici le squelette du premier module :

Ce module reçois la moitié de la gare cachée et le dépôt viendra par dessus.

Malheureusement, je n'ai pas pris beaucoup de photos de la construction mais c'est somme-toute assez classique. J'ai prévu de grandes ouvertures sur les cotés pour accéder au matériel roulant lorsque le couvercle sera placé.
Il est réalisé en contreplaqué de 10mm, et les interfaces d'extrémités sont en contreplaqué de 15mm.

La rigidité de l'ensemble est assez surprenante pour un poids vraiment lêger.

11 Octobre 2011
Je me suis attaqué au module numéro 2 (celui sous la grande gare terminus) et j'ai apporté quelques compléments au module 1 (celui sous le dépot).

Quelques photos :

Le module 2 contine la gare cachée et amorce un grand virage pour sortir par les trous de gauche sur la photo.
Le plan supérieur recevra la gare terminus.

J'ai placé provisoirement quelques voies dans la gare cachée pour donner une idée de l'état final. Le module 2 fait un grand virage au niveau de la gare cachée.




Voici ce que ça donne avec le plan de la gare terminus par-dessus :

On imagine sans mal le nombre de fois où j'ai maudit ces sacrées poutres !

Et une petite vue depuis l'autre extrémité (les rails sont toujours posés à blanc pour le moment.
